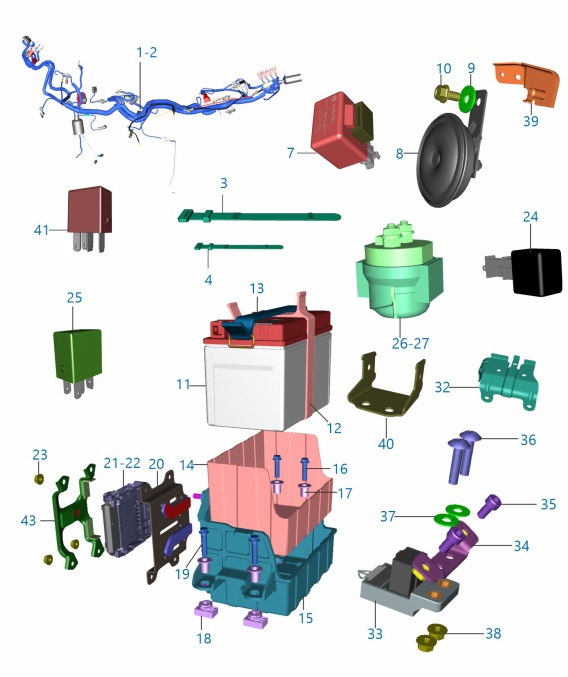

Схема узла Электрика Dominar400 Touring 52
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Проводка BAJAJ
JF402286
29 350 руб.
В НАЛИЧИИ
шт
2 1
Проводка BAJAJ
JF402252
29 690 руб.
В НАЛИЧИИ
шт
3 5
Стяжка крепления электропроводки 120 мм BAJAJ
30191048
90 руб.
В НАЛИЧИИ
шт
4 3
Стяжка крепления электропроводки 150 мм BAJAJ
30201064
20 руб.
В НАЛИЧИИ
шт
5 1
Провод электростартера BAJAJ
JF402212
800 руб.
В НАЛИЧИИ
шт
6 1
Кабель реле BAJAJ
JP402203
1 460 руб.
В НАЛИЧИИ
шт
7 1
Реле поворотов, 12V BAJAJ
JG402002
2 160 руб.
В НАЛИЧИИ
шт
8 1
Сигнал звуковой, 12V BAJAJ
JF401601
1 800 руб.
НЕТ В НАЛИЧИИ
9 1
WASHER PLAIN-ID8.4XOD25XTHK2XBLK BAJAJ
LDB00073
110 руб.
НЕТ В НАЛИЧИИ
10 1
Болт BAJAJ
39195604
110 руб.
В НАЛИЧИИ
шт
12 1
Резинка крепежная аккумулятора BAJAJ
DT181022
220 руб.
В НАЛИЧИИ
шт
13 1
Резинка крепежная аккумулятора, верхняя BAJAJ
JL113825
240 руб.
В НАЛИЧИИ
шт
14 1
Кожух АКБ, резиновый BAJAJ
JF181308
500 руб.
В НАЛИЧИИ
шт
15 1
Бокс для АКБ BAJAJ
JF181272
1 140 руб.
В НАЛИЧИИ
шт
16 2
BOLT-FLANGED-SMALL BAJAJ
KAED0622
90 руб.
НЕТ В НАЛИЧИИ
17 4
SLEEVE BATTERY CASE-VERT ECU BAJAJ
DT181316
150 руб.
НЕТ В НАЛИЧИИ
18 4
GROMMET BATTERY CASE-VERT ECU BAJAJ
DT181317
110 руб.
НЕТ В НАЛИЧИИ
19 2
Болт М6х25 BAJAJ
KAED0625
90 руб.
В НАЛИЧИИ
шт
20 1
Кронштейн крепления электронного блока (ECU) BAJAJ
52JF0328
300 руб.
В НАЛИЧИИ
шт
21 1
Блок управления BAJAJ
JP351439
20 720 руб.
В НАЛИЧИИ
шт
23 3
NUT HEX FLANGED BAJAJ
KCGD0606
90 руб.
НЕТ В НАЛИЧИИ
24 1
Диодный блок, 12V BAJAJ
JL403200
2 700 руб.
В НАЛИЧИИ
шт
25 1
Реле 1, стартера, вспомогательное для реле 2, KTM 90611157000 BAJAJ
JL403001
900 руб.
В НАЛИЧИИ
шт
26 1
Реле стартера BAJAJ
JP403000
2 610 руб.
НЕТ В НАЛИЧИИ
28 4
FUSE 15A (BLADE TYPE) BAJAJ
JG402229
110 руб.
НЕТ В НАЛИЧИИ
29 2
Предохранитель 30A BAJAJ
JG402230
110 руб.
НЕТ В НАЛИЧИИ
30 2
FUSE 10A (BLADE TYPE) BAJAJ
JG402228
110 руб.
НЕТ В НАЛИЧИИ
31 1
FUSE 25A (MINI FUSE) BAJAJ
JG402234
110 руб.
НЕТ В НАЛИЧИИ
32 1
BRACKET FUSE BOX MTG LOOSE BAJAJ
DT113851
280 руб.
НЕТ В НАЛИЧИИ
33 1
Датчик наклона, 12V BAJAJ
JY403604
900 руб.
В НАЛИЧИИ
шт
34 1
BRACKET SENSOR ROLL OVER BAJAJ
JF113842
160 руб.
НЕТ В НАЛИЧИИ
35 2
Болт М6х1х12 BAJAJ
KACF0612
90 руб.
В НАЛИЧИИ
шт
36 2
Винт крепежный, М6х1х25 BAJAJ
LAC00008
110 руб.
В НАЛИЧИИ
шт
37 2
Шайба 6.5XOD16XTHK1XBLK BAJAJ
LDB00072
90 руб.
В НАЛИЧИИ
шт
38 2
NUT - NYLOC :- M6 X 1 BAJAJ
39135315
90 руб.
НЕТ В НАЛИЧИИ
39 1
BRACKET HORN BAJAJ
JF113861
260 руб.
НЕТ В НАЛИЧИИ
40 1
BRACKET RELAY STARTER BAJAJ
JF113857
Euro 5
160 руб.
НЕТ В НАЛИЧИИ
41 1
Реле блокировки двигателя, 12V BAJAJ
JL403000
890 руб.
В НАЛИЧИИ
шт
42 1
Провод массы BAJAJ
JF402211
800 руб.
В НАЛИЧИИ
шт
43 1
BKT C SAMPLE TOP SUB ASSLY- K10 BAJAJ
52JY0667
720 руб.
НЕТ В НАЛИЧИИ
44 5
FUSE 7.5A MINI BAJAJ
DT402226
110 руб.
НЕТ В НАЛИЧИИ
