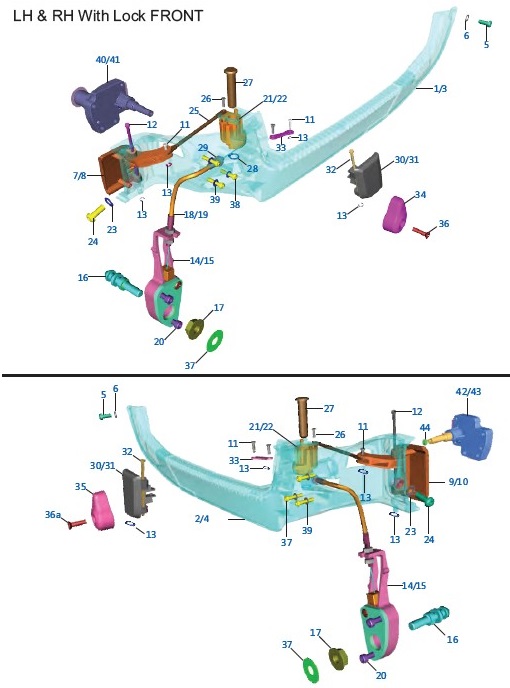

Схема узла Кузов QUTE с 2018 (93/94)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
TRIM DOOR-UPPER-FRONT-LH BAJAJ
BF182665
1 410 руб.
НЕТ В НАЛИЧИИ
2 1
TRIM DOOR-UPPER-FRONT-RH BAJAJ
BF182666
1 410 руб.
НЕТ В НАЛИЧИИ
3 1
TRIM DOOR-UPPER-REAR-LH BAJAJ
BF182667
1 360 руб.
НЕТ В НАЛИЧИИ
4 1
TRIM DOOR-UPPER-REAR-RH BAJAJ
BF182668
1 360 руб.
НЕТ В НАЛИЧИИ
5 8
SCREW PAN CROSS BAJAJ
KBBC0616
180 руб.
НЕТ В НАЛИЧИИ
6 8
WASHER PLAIN SMALL-6.5X11.5XT0.8 BAJAJ
KDAB0611
180 руб.
НЕТ В НАЛИЧИИ
7 1
HANDLE PLASTIC OTR FR LH BAJAJ
BF242202
270 руб.
НЕТ В НАЛИЧИИ
8 1
HANDLE PLASTIC OTR FR RH BAJAJ
BF242203
270 руб.
НЕТ В НАЛИЧИИ
9 1
HANDLE PLASTIC OTR RR LH BAJAJ
BF242204
270 руб.
НЕТ В НАЛИЧИИ
10 1
HANDLE PLASTIC OTR RR RH BAJAJ
BF242205
270 руб.
НЕТ В НАЛИЧИИ
11 16
HANDLE LINK PIN BAJAJ
BF182575
180 руб.
НЕТ В НАЛИЧИИ
12 4
PIN PIN OUTER HANDLE RR BAJAJ
BF182565
230 руб.
НЕТ В НАЛИЧИИ
13 24
CIRCLIP TYPE E BAJAJ
KECA2004
180 руб.
НЕТ В НАЛИЧИИ
14 2
Механизм защелки дверей, левый BAJAJ
BF182599
2 680 руб.
НЕТ В НАЛИЧИИ
15 2
Механизм защелки дверей, правый BAJAJ
BF182615
2 680 руб.
НЕТ В НАЛИЧИИ
16 4
DOOR STRIKER BAJAJ
BF182619
550 руб.
НЕТ В НАЛИЧИИ
17 4
NUT HEX FLANG-M10X1.25XHT.10XGRN BAJAJ
LCG00015
230 руб.
НЕТ В НАЛИЧИИ
18 2
LATCH CABLR ASSLY FR BAJAJ
BF182554
510 руб.
НЕТ В НАЛИЧИИ
19 2
LATCH CABLE ASSY RR BAJAJ
BF182543
510 руб.
НЕТ В НАЛИЧИИ
20 4
BOLT-SOCKET-KAC ST-C DIA-06 L-30 BAJAJ
KACC0630
220 руб.
НЕТ В НАЛИЧИИ
21 2
BARREL LOCK RH BAJAJ
BF182613
280 руб.
НЕТ В НАЛИЧИИ
23 1
WASHER PLAIN SMALL-6.5X11.5XT0.8 BAJAJ
KDAB0611
180 руб.
НЕТ В НАЛИЧИИ
24 1
SCREW PAN CROSS BAJAJ
KBBC0616
180 руб.
НЕТ В НАЛИЧИИ
25 1
LINK OUTER FR BAJAJ
BF182572
220 руб.
НЕТ В НАЛИЧИИ
26 8
RIVET FLAT BAJAJ
KGCA0310
180 руб.
НЕТ В НАЛИЧИИ
27 4
BARREL PIN BAJAJ
BF182546
230 руб.
НЕТ В НАЛИЧИИ
28 4
CIRCLIP EXTERNAL BAJAJ
KEAA1010
180 руб.
НЕТ В НАЛИЧИИ
29 4
CIRCLIP TYPE E BAJAJ
KECA5006
180 руб.
НЕТ В НАЛИЧИИ
30 2
HANDLE PLASTIC INNER LH BAJAJ
BF242206
240 руб.
НЕТ В НАЛИЧИИ
31 2
HANDLE PLASTIC INNER RH BAJAJ
BF242207
240 руб.
НЕТ В НАЛИЧИИ
32 2
PIN INNER HANDLE BAJAJ
BF242039
180 руб.
НЕТ В НАЛИЧИИ
33 4
LINK INNER BAJAJ
BF182574
180 руб.
НЕТ В НАЛИЧИИ
34 2
KNOB LOCK INNER LH BAJAJ
BF182649
270 руб.
НЕТ В НАЛИЧИИ
35 2
KNOB LOCK INNER RH BAJAJ
BF182610
240 руб.
НЕТ В НАЛИЧИИ
36 2
SCREW CSK CROSS BAJAJ
KBCA0416
180 руб.
НЕТ В НАЛИЧИИ
36a 2
SCREW CSK CROSS BAJAJ
KBCA0420
180 руб.
НЕТ В НАЛИЧИИ
37 4
WASHER_PLAIN_SMALL BAJAJ
KDAA0408
180 руб.
НЕТ В НАЛИЧИИ
38 3
SCREW PAN CROSS BAJAJ
KBBA0420
180 руб.
НЕТ В НАЛИЧИИ
39 3
WASHER_PLAIN_SMALL BAJAJ
KDAA0408
180 руб.
НЕТ В НАЛИЧИИ
40 1
Замок двери передней левой в сборе BAJAJ
BF182647
1 980 руб.
НЕТ В НАЛИЧИИ
42 2
LOCK ASSEMBLY-DOOR-RH BAJAJ
BF181842
880 руб.
НЕТ В НАЛИЧИИ
43 1
KNOB LOCK ASSEMBLY DOOR LH BAJAJ
BF181841
880 руб.
НЕТ В НАЛИЧИИ
44 2
SPACER KNOB LOCK REAR DOOR BAJAJ
BF182663
180 руб.
НЕТ В НАЛИЧИИ
