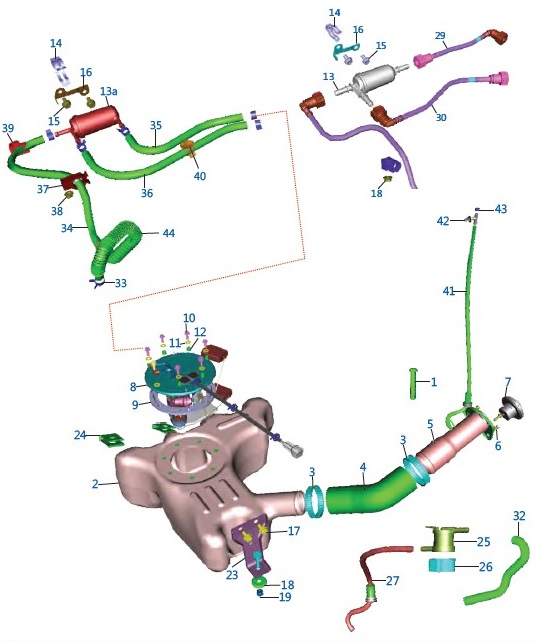

Схема узла Топливная система QUTE с 2018 (63/64)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
NOZZLE INSERT VENT BAJAJ
BF171055
90 руб.
НЕТ В НАЛИЧИИ
2 1
TANK FUEL BAJAJ
BF171024
7 440 руб.
НЕТ В НАЛИЧИИ
3 2
HOSE CLAMP - DIA.60 BAJAJ
BB131040
210 руб.
НЕТ В НАЛИЧИИ
4 1
RUBBER HOSE FILLER NECK BAJAJ
BF171032
980 руб.
НЕТ В НАЛИЧИИ
5 1
ASSEMBLY FUEL FILLER NECK BAJAJ
BF171036
1 460 руб.
НЕТ В НАЛИЧИИ
6 3
SCREW PAN CROSS BAJAJ
KBBC0514
90 руб.
НЕТ В НАЛИЧИИ
7 1
FUEL CAP ASSY WITH TETHER BAJAJ
BF171616
990 руб.
НЕТ В НАЛИЧИИ
8 1
PUMP FUEL MODULE FI BAJAJ
BF403002
18 750 руб.
НЕТ В НАЛИЧИИ
9 1
GASKET FUEL PUMP MOUNTING BAJAJ
BF171821
750 руб.
НЕТ В НАЛИЧИИ
10 7
BOLT-FLANGE-KAD ST-D DIA-05 L-14 BAJAJ
KADD0514
90 руб.
НЕТ В НАЛИЧИИ
11 7
Шайба простая BAJAJ
KDBA0512
90 руб.
В НАЛИЧИИ
шт
12 7
SPACER GASKET FSM BAJAJ
BF171041
110 руб.
НЕТ В НАЛИЧИИ
13 1
Фильтр топливный BAJAJ/KTM 93807018000 BAJAJ
DT171814
450 руб.
В НАЛИЧИИ
шт
14 2
BRACKET FUEL FILTER 1 BAJAJ
BF171846
120 руб.
НЕТ В НАЛИЧИИ
15 2
Болт BAJAJ
KADD0612
90 руб.
НЕТ В НАЛИЧИИ
16 1
BRACKET FUEL FILTER BAJAJ
BF171829
120 руб.
НЕТ В НАЛИЧИИ
17 2
Болт BAJAJ
KADD0814
110 руб.
В НАЛИЧИИ
шт
18 1
CUP WASHER BAJAJ
BF171037
110 руб.
НЕТ В НАЛИЧИИ
19 1
NUT NYLOC BAJAJ
KCHA0809
90 руб.
НЕТ В НАЛИЧИИ
20 1
ASSEMBLY FUEL TANK REAR MTG BAJAJ
BF111172
1 500 руб.
НЕТ В НАЛИЧИИ
22 2
BOLT - SPECIAL FOR GRAB MOUNTING BAJAJ
FD221019
110 руб.
НЕТ В НАЛИЧИИ
23 1
ASSEMBLY FUEL TANK REAR MTG BAJAJ
BF111172
1 500 руб.
НЕТ В НАЛИЧИИ
24 2
CLIP NUT FUEL TANK BAJAJ
BF171039
150 руб.
НЕТ В НАЛИЧИИ
25 1
VALVE ONE WAY BAJAJ
GL171031
420 руб.
НЕТ В НАЛИЧИИ
26 1
DAMPER BAJAJ
BF171622
110 руб.
НЕТ В НАЛИЧИИ
27 1
Шайба резиновая крепления бокового пластика бака BAJAJ
JL171024
110 руб.
В НАЛИЧИИ
шт
28 1
ASSEMBLY INJECTOR CAP BAJAJ
BF611012
1 980 руб.
НЕТ В НАЛИЧИИ
29 1
ASSEMBLY PIPE PA TANK TO FILTER BAJAJ
BF171854
2 520 руб.
НЕТ В НАЛИЧИИ
30 1
ASSEMBLY PIPE PA FILTER TO TANK BAJAJ
BF171855
2 520 руб.
НЕТ В НАЛИЧИИ
31 1
PIPE TANK TO ROV BAJAJ
BF171611
180 руб.
НЕТ В НАЛИЧИИ
32 1
PIPE ASSEMBLY BREATHER BAJAJ
BF171064
180 руб.
НЕТ В НАЛИЧИИ
