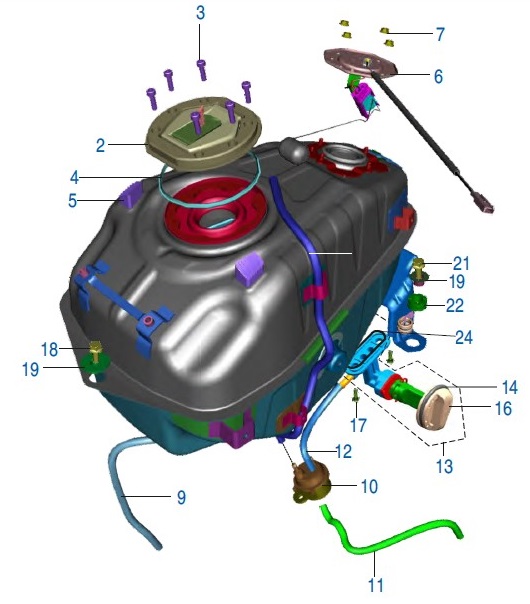

Схема узла Топливный бак NS150 (77/78)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Бак топливный в сборе BAJAJ
JL171081
9 560 руб.
В НАЛИЧИИ
шт
2 1
Крышка топливного бака без личинки BAJAJ
56JL0401
1 850 руб.
В НАЛИЧИИ
шт
3 6
Болт (М5х16) крепежный под шестигранник BAJAJ
KACB0516
120 руб.
НЕТ В НАЛИЧИИ
4 1
DAMPER RING BAJAJ
JL171049
230 руб.
НЕТ В НАЛИЧИИ
5 1
Прокладки резиновые под пластик топливного бака, комплект BAJAJ
36JL0012
1 190 руб.
В НАЛИЧИИ
шт
6 1
Датчик уровня топлива BAJAJ
JL402602
1 900 руб.
В НАЛИЧИИ
шт
6a 1
Прокладка датчика уровня топлива BAJAJ
DK141028
170 руб.
В НАЛИЧИИ
шт
7 4
Гайка BAJAJ
KCGA0505
180 руб.
НЕТ В НАЛИЧИИ
8 1
Шланг воздушный, крышки топливного бака BAJAJ
JL171037
350 руб.
В НАЛИЧИИ
шт
9 1
Шланг сливной бензобака BAJAJ
JL171063
150 руб.
НЕТ В НАЛИЧИИ
10 1
Фильтр топливный BAJAJ
JL171802
800 руб.
В НАЛИЧИИ
шт
11 1
Шланг топливный (Фильтр-Карбюратор) BAJAJ
JL171036
250 руб.
В НАЛИЧИИ
шт
12 1
Шланг топливный (Бензокран-Фильтр) BAJAJ
JL171035
200 руб.
В НАЛИЧИИ
шт
13 1
Кран топливный в сборе BAJAJ
JL171800
1 700 руб.
В НАЛИЧИИ
шт
14 1
Прокладка под переключатель топливного крана BAJAJ
JL171060
180 руб.
В НАЛИЧИИ
шт
15 1
PIN SNAP FOR KNOB BAJAJ
JL171803
220 руб.
НЕТ В НАЛИЧИИ
16 1
Переключатель топливного крана BAJAJ
JL171801
210 руб.
В НАЛИЧИИ
шт
17 2
Болт BAJAJ
DD141227
180 руб.
НЕТ В НАЛИЧИИ
18 3
Болт BAJAJ
KADF0820
220 руб.
В НАЛИЧИИ
шт
19 3
Втулка крепления топливного бака BAJAJ
JL171019
220 руб.
В НАЛИЧИИ
шт
20 1
Прокладка топливного бака передняя BAJAJ
JL171018
100 руб.
В НАЛИЧИИ
шт
21 2
BOLT FLANG-M8X1.25XL20XCL8.8XBLK BAJAJ
KADT0820
220 руб.
НЕТ В НАЛИЧИИ
22 2
Прокладка крепления бака BAJAJ
JL171020
100 руб.
В НАЛИЧИИ
шт
23 1
Хомут топливного шланга BAJAJ
JL171085
100 руб.
В НАЛИЧИИ
шт
24 1
GASKET FUEL COCK BAJAJ
JL171096
230 руб.
НЕТ В НАЛИЧИИ
