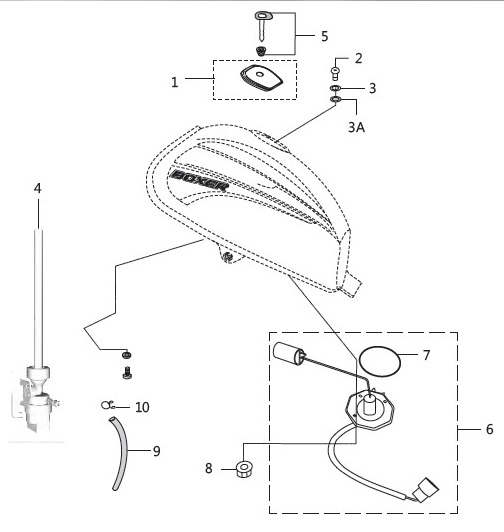

Схема узла Топливная система BM150X 07.09 (81/82)

№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Крышка топливного бака без личинки BAJAJ
DS141009
1 930 руб.
В НАЛИЧИИ
шт
2 2
SCREW PAN CROSS - M5 BAJAJ
39076101
180 руб.
НЕТ В НАЛИЧИИ
3 2
WASHER 5.1X10X1.0 BAJAJ
39217924
180 руб.
НЕТ В НАЛИЧИИ
3a 2
Кольцо BAJAJ
30141031
150 руб.
В НАЛИЧИИ
шт
4 1
Кран топливный в сборе BAJAJ
PF171800
1 050 руб.
В НАЛИЧИИ
шт
5 1
Замки комплект 3 в 1 BAJAJ
PF232605
3 700 руб.
НЕТ В НАЛИЧИИ
6 1
Датчик уровня топлива BAJAJ
PF402600
1 860 руб.
В НАЛИЧИИ
шт
7 1
Кольцо уплотнительное BAJAJ
JH171017
150 руб.
В НАЛИЧИИ
шт
8 4
NUT - FLANGE :- M5 BAJAJ
39248415
180 руб.
НЕТ В НАЛИЧИИ
9 1
Шланг топливный (кран-карбюратор) BAJAJ
PF171803
210 руб.
В НАЛИЧИИ
шт
10 2
Хомут BAJAJ
DK141041
150 руб.
В НАЛИЧИИ
шт
