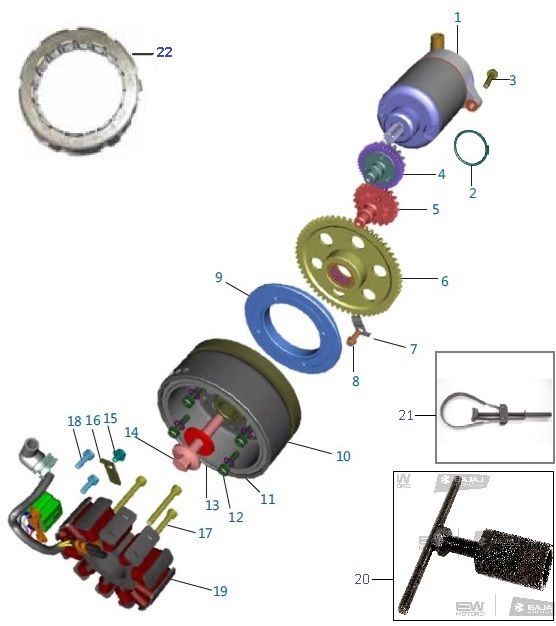

Схема узла Стартер NS/AS200 (47/48)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Электростартер BAJAJ
JL351600
6 580 руб.
В НАЛИЧИИ
шт
2 1
Кольцо прокладочное электростартера BAJAJ
JA351627
220 руб.
В НАЛИЧИИ
шт
3 1
BOLT M6 KTM J025060256 BAJAJ
KADQ0625
110 руб.
НЕТ В НАЛИЧИИ
4 1
Шестерня BAJAJ
JG621413
3 660 руб.
НЕТ В НАЛИЧИИ
5 1
Шестерня промежуточная электростартер сцепление, 90140022000 BAJAJ
JG621412
2 160 руб.
В НАЛИЧИИ
шт
6 1
Шестерня привода ротора генератора, 90640020000 BAJAJ
JG621417
3 120 руб.
НЕТ В НАЛИЧИИ
7 1
RETAINER GEAR STARTER BAJAJ
JG541043
120 руб.
НЕТ В НАЛИЧИИ
8 1
Болт М6х16 пластины крепления шестерни эл.стартера / Крепления радиатора BAJAJ
39167204
90 руб.
В НАЛИЧИИ
шт
9 1
Корпус обгонной муфты генератора, 90130001000 BAJAJ
JG351019
2 880 руб.
В НАЛИЧИИ
шт
10 1
Ротор генератора BAJAJ
JL351009
4 000 руб.
В НАЛИЧИИ
шт
11 4
Шайба BAJAJ
39084914
90 руб.
В НАЛИЧИИ
шт
12 4
Болт (М6х20) крепления обгонной муфты генератора BAJAJ
DH101389
110 руб.
В НАЛИЧИИ
шт
13 1
Шайба коленчатого вала BAJAJ
39216511
для NS
120 руб.
В НАЛИЧИИ
шт
13 1
Шайба болта крепления ротора генератора BAJAJ
LDB00010
для AS
160 руб.
В НАЛИЧИИ
шт
14 1
Болт крепления ротора сцепления BAJAJ
DH101396
150 руб.
В НАЛИЧИИ
шт
15 1
Болт M5 X 13L BAJAJ
LAE00016
90 руб.
В НАЛИЧИИ
шт
16 1
Пластина стопорная жгута статора генератора BAJAJ
DH101199
50 руб.
В НАЛИЧИИ
шт
17 3
Винт (М5х0.8х35) крепления статора генератора BAJAJ
DK101284
110 руб.
В НАЛИЧИИ
шт
18 2
BOLT FLANGE M5 X 13L BAJAJ
LAE00010
90 руб.
НЕТ В НАЛИЧИИ
19 1
Генератор в сборе (18 катушек) BAJAJ
JL351031
для NS
7 800 руб.
НЕТ В НАЛИЧИИ
19 1
Статор генератора (18 катушек) BAJAJ
JL351032
для NS
5 480 руб.
В НАЛИЧИИ
шт
19 1
Статор генератора (12 катушек) BAJAJ
JL351038
для NS/AS
5 160 руб.
НЕТ В НАЛИЧИИ
20 1
Съёмник ротора магнето BAJAJ
37004155
3 420 руб.
НЕТ В НАЛИЧИИ
21 1
Захват ротора генератора BAJAJ
37104306
500 руб.
НЕТ В НАЛИЧИИ
22 1
Муфта обгонная стартера, 90140026000 BAJAJ
JY551402
4 000 руб.
В НАЛИЧИИ
шт
