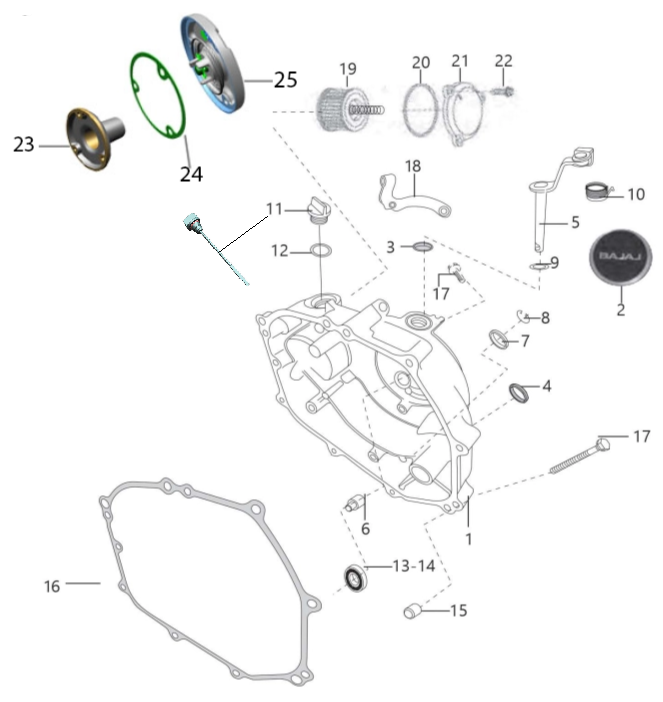

Схема узла Крышка сцепления BM150X 07.09 (25/26)

№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Крышка сцепления в сборе BAJAJ
56JV1V3Q
для 5 ст. кпп
3 960 руб.
НЕТ В НАЛИЧИИ
1 1
Крышка сцепления в сборе BAJAJ
PF541369
для 5 ст. кпп с масляной центрифугой
НЕТ В НАЛИЧИИ
1 1
Крышка сцепления (замена PF541369) BAJAJ
52PF3119
Для модели с масляной центрифугой
5 300 руб.
В НАЛИЧИИ
шт
1 1
COVER CLUTCH (PF541370) SILVER BAJAJ
56PFL33Q
Для модели с масляной центрифугой
НЕТ В НАЛИЧИИ
1 1
Крышка сцепления, в сборе BAJAJ
36PF0008
для 4 ст. кпп
5 640 руб.
В НАЛИЧИИ
шт
2 1
LABEL COVER BOXER BAJAJ
PF541217
для 4 ст. кпп
280 руб.
НЕТ В НАЛИЧИИ
2 1
Наклейка на крышку сцепления BAJAJ
JV541225
для 5 ст. кпп
250 руб.
НЕТ В НАЛИЧИИ
2 1
Наклейка "BAJAJ" на крышку генератора/сцепления BAJAJ
JK541214
390 руб.
НЕТ В НАЛИЧИИ
3 1
Сальник вала привода сцепления, 90132051000 BAJAJ
39104119
200 руб.
В НАЛИЧИИ
шт
4 1
Сальник вала кикстартера BAJAJ
30101142
150 руб.
В НАЛИЧИИ
шт
5 1
Вал переключения сцепления BAJAJ
JV541208
310 руб.
НЕТ В НАЛИЧИИ
6 1
Толкатель BAJAJ
JE551408
для 5 ст. кпп
340 руб.
В НАЛИЧИИ
шт
6 1
Шток выжимной сцепления BAJAJ
JE551401
для 4 ст. кпп
270 руб.
НЕТ В НАЛИЧИИ
7 1
Щуп масляный BAJAJ
52PF3125
Для модели с масляной центрифугой
300 руб.
НЕТ В НАЛИЧИИ
7 1
Окошко смотровое уровня масла KTM 90130095100 BAJAJ
JL541227
для 5 ст. кпп
400 руб.
В НАЛИЧИИ
шт
7 1
Окошко смотровое уровня масла BAJAJ
DG101418
для 4 ст. кпп
250 руб.
В НАЛИЧИИ
шт
8 1
Кольцо стопорное окошка смотрового уровня масла BAJAJ
DS101215
180 руб.
В НАЛИЧИИ
шт
9 1
PLAIN WASHER 12.5X24X0.8 BAJAJ
JA541236
Для модели с масляной центрифугой
180 руб.
НЕТ В НАЛИЧИИ
9 1
Шайба вала привода сцепления BAJAJ
39244311
100 руб.
В НАЛИЧИИ
шт
10 1
Пружина вала сцепления BAJAJ
JH541210
Для модели с масляной центрифугой
150 руб.
НЕТ В НАЛИЧИИ
10 1
Пружина возвратная BAJAJ
JE541214
150 руб.
НЕТ В НАЛИЧИИ
11 1
Щуп масляный BAJAJ
52PF3125
Для модели с масляной центрифугой
300 руб.
НЕТ В НАЛИЧИИ
11 1
Щуп масляный BAJAJ
PF541173
Для модели с масляной центрифугой
НЕТ В НАЛИЧИИ
11 1
Пробка маслозаливной горловины BAJAJ
JA541211
250 руб.
В НАЛИЧИИ
шт
12 1
Кольцо уплотнительное трубки уровня масла BAJAJ
KJAB1424
Для модели с масляной центрифугой
120 руб.
В НАЛИЧИИ
шт
12 1
Кольцо резиновое пробки залива масла BAJAJ
JA541225
150 руб.
В НАЛИЧИИ
шт
13 1
Подшипник ступицы колеса, шариковый BAJAJ
KPAA6200
600 руб.
В НАЛИЧИИ
шт
13 1
Подшипник выжимной сцепления (замена KPAA6200) BAJAJ
14151033
500 руб.
НЕТ В НАЛИЧИИ
14 1
Демпфер BAJAJ
JA541216
НЕТ В НАЛИЧИИ
15 2
Втулка направляющая KTM 90130024000 BAJAJ
39099906
150 руб.
В НАЛИЧИИ
шт
16 1
Прокладка крышки сцепления BAJAJ
JA541212
340 руб.
НЕТ В НАЛИЧИИ
17 1
Болт BAJAJ
KAED0670
Для модели с масляной центрифугой
НЕТ В НАЛИЧИИ
17 7
Болт M6X1XL35XCL 8.8XBRT BAJAJ
JV541007
Для модели с масляной центрифугой
150 руб.
НЕТ В НАЛИЧИИ
17 8
Болт BAJAJ
KAED0670
Для модели с масляной центрифугой
НЕТ В НАЛИЧИИ
17 8
Болт M6х35 BAJAJ
59040038
150 руб.
В НАЛИЧИИ
шт
18 1
Кронштейн троса сцепления BAJAJ
JV541209
150 руб.
В НАЛИЧИИ
шт
18 1
Кронштейн троса сцепления BAJAJ
PF541255
для 5 ст. кпп
260 руб.
В НАЛИЧИИ
шт
19 1
Фильтр масляный с клапаном BAJAJ
DD121181
400 руб.
В НАЛИЧИИ
шт
20 1
Кольцо уплотнительное крышки масляного фильтра BAJAJ
39167121
200 руб.
В НАЛИЧИИ
шт
21 1
Крышка масляного фильтра BAJAJ
JV541205
для 4 ст. кпп
530 руб.
В НАЛИЧИИ
шт
21 1
Крышка фильтра BAJAJ
JA541219
для 4 ст. кпп
550 руб.
НЕТ В НАЛИЧИИ
21 1
Крышка масляного фильтра BAJAJ
PF541254
для 5 ст. кпп
550 руб.
В НАЛИЧИИ
шт
22 3
Болт М6х20 BAJAJ
39167304
150 руб.
В НАЛИЧИИ
шт
22 3
Болт M5X0.8 BAJAJ
LAE00098
Для модели с масляной центрифугой
НЕТ В НАЛИЧИИ
23 1
Корпус центробежного масляного фильтра BAJAJ
PF571005
Для модели с масляной центрифугой
1 300 руб.
В НАЛИЧИИ
шт
24 1
Прокладка крышки центрифуги BAJAJ
PF571006
Для модели с масляной центрифугой
150 руб.
НЕТ В НАЛИЧИИ
25 1
Крышка центробежного масляного фильтра BAJAJ
PF571003
Для модели с масляной центрифугой
720 руб.
В НАЛИЧИИ
шт
