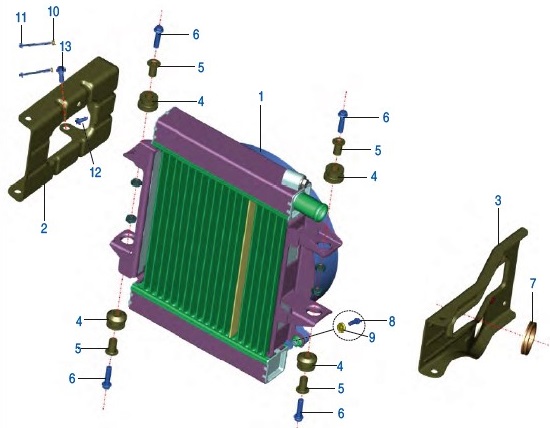

Схема узла Радиатор QUTE до 2018 (45/46)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Радиатор в сборе BAJAJ
BF601201
4 820 руб.
НЕТ В НАЛИЧИИ
2 1
Кронштейн крепления радиатора, левый BAJAJ
BF601229
360 руб.
В НАЛИЧИИ
шт
3 1
Кронштейн крепления радиатора, правый BAJAJ
BF601232
360 руб.
В НАЛИЧИИ
шт
4 4
DAMPER RUBBER BAJAJ
BF601205
220 руб.
НЕТ В НАЛИЧИИ
5 4
COLLAR BAJAJ
BF601206
180 руб.
НЕТ В НАЛИЧИИ
6 4
BOLT-FLANGE-KAE ST-D DIA-06 L-30 BAJAJ
KAED0630
180 руб.
НЕТ В НАЛИЧИИ
7 1
GROMMET RADIATOR BKT BAJAJ
BF601211
220 руб.
НЕТ В НАЛИЧИИ
8 3
BOLT-FLANGE-KAE ST-D DIA-06 L-18 BAJAJ
KAED0618
180 руб.
НЕТ В НАЛИЧИИ
9 3
NUT HEX FLANGED BAJAJ
KCGD0606
180 руб.
НЕТ В НАЛИЧИИ
10 2
WASHER PLAIN BAJAJ
KDBA0613
180 руб.
НЕТ В НАЛИЧИИ
11 2
Болт (М6х75) крепления картера двигателя BAJAJ
KAED0675
220 руб.
В НАЛИЧИИ
шт
12 1
Болт BAJAJ
KAED0620
150 руб.
В НАЛИЧИИ
шт
13 3
Болт крепежный М6хL16 BAJAJ
KAED0616
180 руб.
В НАЛИЧИИ
шт
