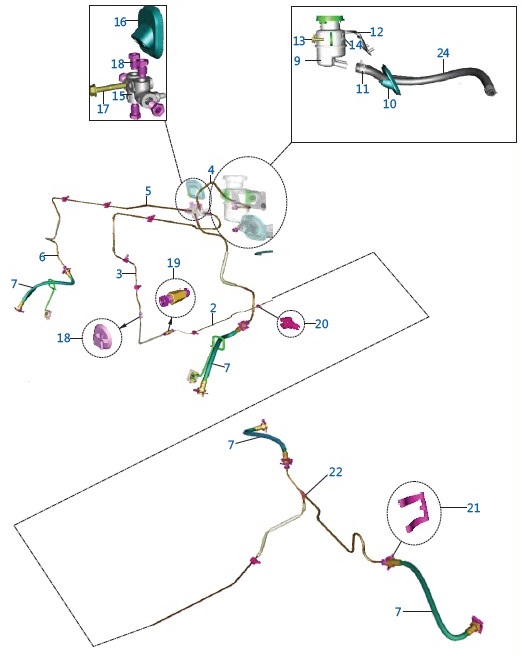

Схема узла Тормозная система QUTE с 2018 (81/82)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
PIPE ASSY - TMC SECONDARY PORT BAJAJ
BF132038
720 руб.
НЕТ В НАЛИЧИИ
2 1
PIPE REAR ASSY LONG MEMBER BAJAJ
BF131882
2 290 руб.
НЕТ В НАЛИЧИИ
3 1
PIPE REAR ASSY CENTRAL BAJAJ
BF131932
1 180 руб.
НЕТ В НАЛИЧИИ
4 1
PIPE ASSY - TMC PRIMARY PORT BAJAJ
BF132037
760 руб.
НЕТ В НАЛИЧИИ
5 1
PIPE FRONT ASSY UPPER RH BAJAJ
BF131930
1 040 руб.
НЕТ В НАЛИЧИИ
6 1
PIPE FRONT ASSY UPPER LH BAJAJ
BF131931
790 руб.
НЕТ В НАЛИЧИИ
7 4
Шланг тормозной BAJAJ
BF131856
830 руб.
В НАЛИЧИИ
шт
8 2
PIPE OIL BOTTLE BAJAJ
BF132032
550 руб.
НЕТ В НАЛИЧИИ
9 1
BRAKE FLUID BOTTLE BAJAJ
BF131943
2 490 руб.
НЕТ В НАЛИЧИИ
10 1
GROMMET BAJAJ
BF131888
270 руб.
НЕТ В НАЛИЧИИ
11 2
CLAMP BAJAJ
BF131887
230 руб.
НЕТ В НАЛИЧИИ
12 1
BRACKET RESERVOIR MTG BAJAJ
BF131985
370 руб.
НЕТ В НАЛИЧИИ
13 2
Болт BAJAJ
39194404
180 руб.
НЕТ В НАЛИЧИИ
14 2
NUT WELD HEX BAJAJ
KCNA0605
180 руб.
НЕТ В НАЛИЧИИ
15 1
CONNECTOR 3+2 COMBINATION BAJAJ
BF131924
1 530 руб.
НЕТ В НАЛИЧИИ
16 1
GROMMET BAJAJ
BF132005
240 руб.
НЕТ В НАЛИЧИИ
17 1
BOLT-FLANGE-KAD ST-A DIA-06 L-35 BAJAJ
KADA0635
180 руб.
НЕТ В НАЛИЧИИ
18 1
CLAMP BRAKE PIPE BAJAJ
BF132006
290 руб.
НЕТ В НАЛИЧИИ
19 1
CONNECTOR 2 WAY HEX BAJAJ
EC131821
370 руб.
НЕТ В НАЛИЧИИ
20 9
CLAMP BRAKE PIPE BAJAJ
BG113804
220 руб.
НЕТ В НАЛИЧИИ
21 8
CLIP HOSE BAJAJ
EC131835
220 руб.
НЕТ В НАЛИЧИИ
22 1
PIPE REAR ASSY LONG MEMBER BAJAJ
BF131882
2 290 руб.
НЕТ В НАЛИЧИИ
23 1
WASHER -ID 6.0XOD 14XTHK. 2.0 BAJAJ
LDB00077
180 руб.
НЕТ В НАЛИЧИИ
24 1
PIPE OIL BOTTLE PRIMARY BAJAJ
BF131873
300 руб.
НЕТ В НАЛИЧИИ
