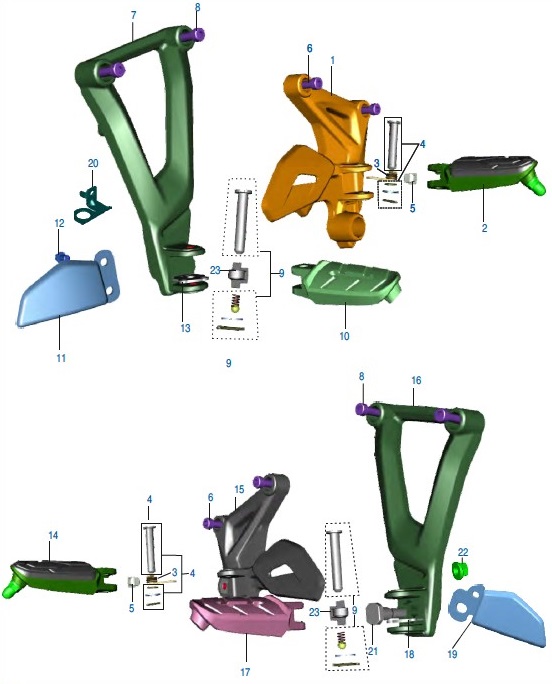

Схема узла Подножки NS150 (53/54)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Кронштейн подножки правый BAJAJ
56JL3Y6B
3 630 руб.
В НАЛИЧИИ
шт
1 1
Кронштейн подножки передний, правый BAJAJ
JL113002
3 660 руб.
НЕТ В НАЛИЧИИ
2 1
Подножка передняя правая BAJAJ
JF113009
1 240 руб.
В НАЛИЧИИ
шт
3 1
Пружина откидной передней подножки BAJAJ
JL113012
150 руб.
В НАЛИЧИИ
шт
4 2
Крепеж подножек передних BAJAJ
36JL0041
150 руб.
В НАЛИЧИИ
шт
5 2
RUBBER PAD FOOTREST BAJAJ
JL113028
220 руб.
НЕТ В НАЛИЧИИ
6 4
Болт крепежный М8х20 BAJAJ
KACA0820
170 руб.
В НАЛИЧИИ
шт
7 1
Кронштейн подножки задний, правый BAJAJ
JL113015
3 280 руб.
В НАЛИЧИИ
шт
8 4
Болт торцевой (М8х35) BAJAJ
LAC00016
180 руб.
В НАЛИЧИИ
шт
9 2
Крепеж подножек задних (замена 36JL0240) BAJAJ
36JL0015
200 руб.
В НАЛИЧИИ
шт
9 2
Крепеж подножек передних BAJAJ
36JL0240
300 руб.
В НАЛИЧИИ
шт
10 1
Подножка задняя правая BAJAJ
56JL0201
960 руб.
В НАЛИЧИИ
шт
11 1
Щиток (слайдер) задней правой подножки BAJAJ
JL113027
720 руб.
НЕТ В НАЛИЧИИ
12 4
Болт BAJAJ
KADE0610
НЕТ В НАЛИЧИИ
13 1
Пластина фиксации задней правой подножки BAJAJ
DT113015
150 руб.
В НАЛИЧИИ
шт
14 1
Подножка передняя левая BAJAJ
52JL0158
1 250 руб.
В НАЛИЧИИ
шт
15 1
Кронштейн подножки передней, левый BAJAJ
JL113034
2 360 руб.
В НАЛИЧИИ
шт
16 1
Кронштейн подножки задней, левый BAJAJ
JL113013
3 250 руб.
В НАЛИЧИИ
шт
17 1
Подножка задняя левая BAJAJ
JL113014
960 руб.
В НАЛИЧИИ
шт
18 1
Пластина фиксации задней левой подножки BAJAJ
DT113014
150 руб.
В НАЛИЧИИ
шт
19 1
Щиток (слайдер) задней левой подножки BAJAJ
JL113026
440 руб.
НЕТ В НАЛИЧИИ
20 1
Кронштейн выключателя концевого BAJAJ
JL113033
180 руб.
В НАЛИЧИИ
шт
21 1
Болт нижний кронштейна задней подножки BAJAJ
JL113038
240 руб.
В НАЛИЧИИ
шт
22 1
Гайка M10 BAJAJ
39105515
100 руб.
В НАЛИЧИИ
шт
23 2
Фиксатор задних подножек BAJAJ
JL113036
200 руб.
В НАЛИЧИИ
шт
