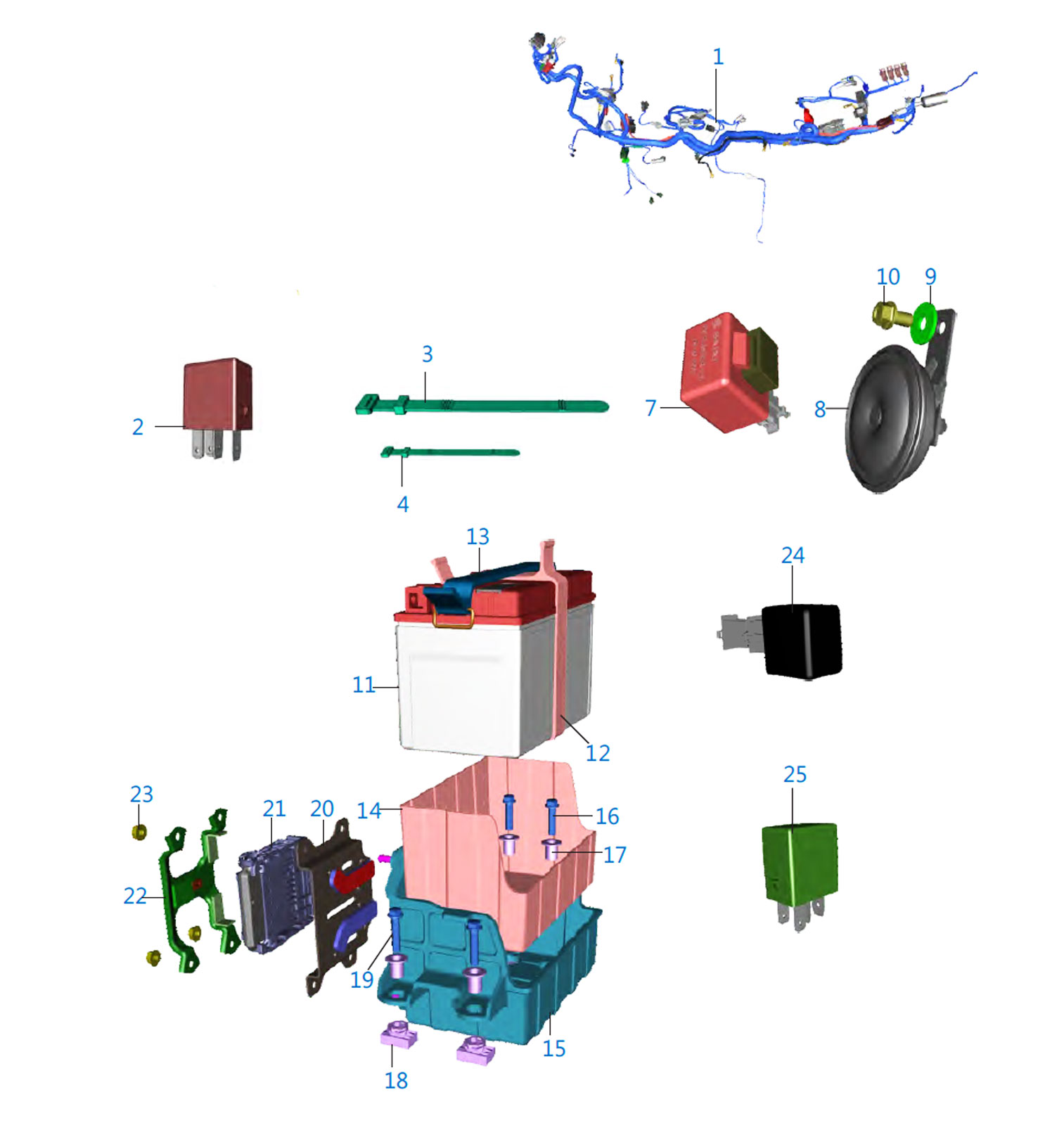

Схема узла Электрика Dominar400 (107/108)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Жгут электропроводки BAJAJ
JF402245
для модели c ABS
34 110 руб.
В НАЛИЧИИ
шт
1a 1
WIRING HARNESS NON ABS BAJAJ
JF402235
для модели без ABS
26 360 руб.
НЕТ В НАЛИЧИИ
2 1
Реле блокировки двигателя, KTM 90611057000 BAJAJ
JL403000
890 руб.
В НАЛИЧИИ
шт
3 5
Стяжка крепления электропроводки 120 мм BAJAJ
30191048
90 руб.
В НАЛИЧИИ
шт
4 3
Стяжка крепления электропроводки 150 мм BAJAJ
30201064
20 руб.
В НАЛИЧИИ
шт
5 1
Провод электростартера BAJAJ
JF402212
800 руб.
В НАЛИЧИИ
шт
6 1
Провод массы BAJAJ
JF402211
800 руб.
В НАЛИЧИИ
шт
7 1
Реле поворотов, 90511030000 BAJAJ
JG402002
2 160 руб.
В НАЛИЧИИ
шт
8 1
Сигнал звуковой 90 мм. BAJAJ
JF401601
для модели с ABS с декабря 2017
1 800 руб.
НЕТ В НАЛИЧИИ
8 1
Сигнал звуковой, 82 мм. BAJAJ
PA401600
1 640 руб.
В НАЛИЧИИ
шт
9 1
WASHER - PLAIN BAJAJ
39150711
90 руб.
НЕТ В НАЛИЧИИ
10 1
Болт BAJAJ
39195604
110 руб.
В НАЛИЧИИ
шт
12 1
Резинка крепежная аккумулятора BAJAJ
DT181022
220 руб.
В НАЛИЧИИ
шт
13 1
Резинка крепежная аккумулятора, верхняя BAJAJ
JL113825
240 руб.
В НАЛИЧИИ
шт
14 1
Кожух АКБ, резиновый BAJAJ
JF181308
500 руб.
В НАЛИЧИИ
шт
15 1
Бокс для АКБ BAJAJ
JF181272
1 140 руб.
В НАЛИЧИИ
шт
16 2
BOLT-FLANGED-SMALL BAJAJ
KAED0622
90 руб.
НЕТ В НАЛИЧИИ
17 4
SLEEVE BATTERY CASE-VERT ECU BAJAJ
DT181316
150 руб.
НЕТ В НАЛИЧИИ
18 4
GROMMET BATTERY CASE-VERT ECU BAJAJ
DT181317
110 руб.
НЕТ В НАЛИЧИИ
19 2
Болт (М6х25) BAJAJ
KAED0625
90 руб.
В НАЛИЧИИ
шт
20 1
Кронштейн крепления электронного блока (ECU) BAJAJ
52JF0328
300 руб.
В НАЛИЧИИ
шт
21 1
Блок электронного зажигания (CDI) KTM 93041031000 BAJAJ
JF351404
14 130 руб.
В НАЛИЧИИ
шт
22 1
BKT C SAMPLE TOP SUB ASSLY- K10 BAJAJ
52JY0667
720 руб.
НЕТ В НАЛИЧИИ
23 3
NUT HEX FLANGED BAJAJ
KCGD0606
90 руб.
НЕТ В НАЛИЧИИ
24 1
Диодный разделительный блок BAJAJ
JL403200
2 700 руб.
В НАЛИЧИИ
шт
25 1
Реле 1, стартера, вспомогательное для реле 2, KTM 90611157000 BAJAJ
JL403001
900 руб.
В НАЛИЧИИ
шт
