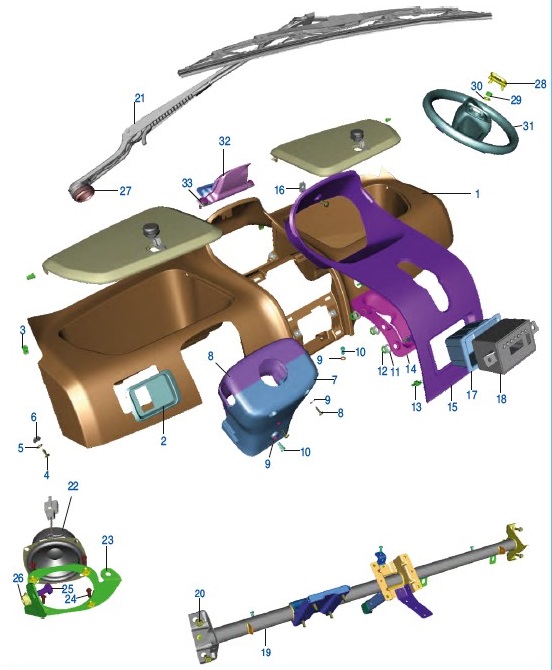

Схема узла Кузов QUTE до 2018 (111/112)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
SHELL INSTRUMENT PANEL _LHD BAJAJ
BF182298
5 980 руб.
НЕТ В НАЛИЧИИ
2 1
HOUSING SWITCH LHD BAJAJ
BF182300
240 руб.
НЕТ В НАЛИЧИИ
3 4
METALLIC TOWER CLIP FASCIA BAJAJ
BF182011
180 руб.
НЕТ В НАЛИЧИИ
4 5
SCREW TAPPING PAN SLOTTED BAJAJ
KBRA4816
180 руб.
НЕТ В НАЛИЧИИ
5 4
Шайба простая BAJAJ
KDBA0512
180 руб.
В НАЛИЧИИ
шт
6 7
NUT - CLIP :- M5 BAJAJ
CB161105
100 руб.
НЕТ В НАЛИЧИИ
7 1
SHROUD STEERING LOWER BAJAJ
BF182229
790 руб.
НЕТ В НАЛИЧИИ
8 1
SHROUD STEERING UPPER BAJAJ
BF182228
510 руб.
НЕТ В НАЛИЧИИ
9 5
Шайба BAJAJ
KDBB0613
150 руб.
В НАЛИЧИИ
шт
10 5
SCREW PAN CROSS BAJAJ
KBBC0614
180 руб.
НЕТ В НАЛИЧИИ
11 6
Шайба 16/8.5/1.2 BAJAJ
KDAA0816
150 руб.
В НАЛИЧИИ
шт
12 6
NUT QUICKIE BAJAJ
BF185020
230 руб.
НЕТ В НАЛИЧИИ
13 6
METALLIC TOWER CLIP BAJAJ
BF182266
180 руб.
НЕТ В НАЛИЧИИ
14 1
Уплотнение рычага КПП BAJAJ
BF161127
320 руб.
НЕТ В НАЛИЧИИ
15 1
COVER CENTRAL BAJAJ
BF182270
1 580 руб.
НЕТ В НАЛИЧИИ
16 7
NUT - CLIP :- M5 BAJAJ
CB161105
100 руб.
НЕТ В НАЛИЧИИ
17 1
UTILITY BOX BAJAJ
BF182295
270 руб.
НЕТ В НАЛИЧИИ
18 1
ASSEMBLY FM RADIO + MP3 PLAYER BAJAJ
BF403400
11 640 руб.
НЕТ В НАЛИЧИИ
19 1
ASSEMBLY CCB LHD BAJAJ
BF182297
4 060 руб.
НЕТ В НАЛИЧИИ
20 5
BOLT-FLANGE-KAD ST-A DIA-08 L-20 BAJAJ
KADA0820
220 руб.
НЕТ В НАЛИЧИИ
21 1
Поводок стеклоочистителя BAJAJ
BF187009
1 100 руб.
В НАЛИЧИИ
шт
22 2
UNIT SPEAKER 3 INCH BAJAJ
BF403403
2 180 руб.
НЕТ В НАЛИЧИИ
23 2
BRACKET SPEAKER MOUNTING LH BAJAJ
BF182290
470 руб.
НЕТ В НАЛИЧИИ
24 8
SCREW-PAN+- BAJAJ
KBAA0410
180 руб.
НЕТ В НАЛИЧИИ
25 2
BOLT-KAA ST-A DIA-06 L-12 BAJAJ
KAAA0612
180 руб.
НЕТ В НАЛИЧИИ
26 2
NUT HEX FLANGED BAJAJ
KCGA0606
180 руб.
НЕТ В НАЛИЧИИ
27 1
GROMMET WIPER BAJAJ
BF187007
220 руб.
НЕТ В НАЛИЧИИ
28 1
COVER TOP STEERING WHEEL BAJAJ
BF186605
340 руб.
НЕТ В НАЛИЧИИ
29 1
NUT - HEXAGON :- M12 X 1.5 BAJAJ
39046715
220 руб.
НЕТ В НАЛИЧИИ
30 1
WASHER SPRING THIN BAJAJ
KDDB1221
180 руб.
НЕТ В НАЛИЧИИ
31 1
STEERING WHEEL 2 SPOKE RE43 S BAJAJ
BF186601
9 410 руб.
НЕТ В НАЛИЧИИ
32 1
DUCT BLOWER LHD BAJAJ
BF182320
320 руб.
НЕТ В НАЛИЧИИ
33 2
Пистон пластиковый крепежный BAJAJ
BF185019
150 руб.
В НАЛИЧИИ
шт
