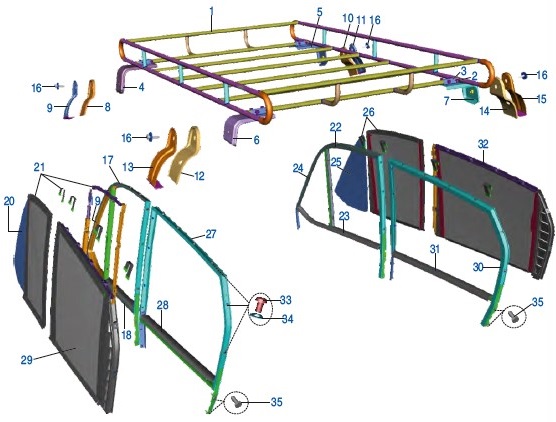

Схема узла Кузов QUTE до 2018 (103/104)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
ASSEMBLY ROOF CARRIER RE60 BAJAJ
BF211615
13 750 руб.
НЕТ В НАЛИЧИИ
2 4
CLAMP ROOF CARRIER BAJAJ
BF211610
270 руб.
НЕТ В НАЛИЧИИ
3 16
Болт BAJAJ
39194404
180 руб.
НЕТ В НАЛИЧИИ
4 1
Крепление багажника переднее, левое BAJAJ
BF211616
910 руб.
НЕТ В НАЛИЧИИ
5 1
Крепление багажника переднее, правое BAJAJ
BF211617
910 руб.
НЕТ В НАЛИЧИИ
6 1
Крепление багажника заднее, левое BAJAJ
BF211618
830 руб.
НЕТ В НАЛИЧИИ
7 1
Крепление багажника заднее, правое BAJAJ
BF211619
830 руб.
НЕТ В НАЛИЧИИ
8 1
Резинка крепления багажника передняя, левая BAJAJ
BF231414
470 руб.
НЕТ В НАЛИЧИИ
9 1
Кронштейн крепления багажника передний, левый BAJAJ
BF231405
600 руб.
НЕТ В НАЛИЧИИ
10 1
Резинка крепления багажника передняя, правая BAJAJ
BF231415
470 руб.
НЕТ В НАЛИЧИИ
11 1
Кронштейн крепления багажника передний, правый BAJAJ
BF231406
200 руб.
НЕТ В НАЛИЧИИ
12 1
Резинка крепления багажника задняя, левая BAJAJ
BF231416
530 руб.
НЕТ В НАЛИЧИИ
13 1
Кронштейн крепления багажника задний, левый BAJAJ
BF231407
640 руб.
НЕТ В НАЛИЧИИ
14 1
Резинка крепления багажника задняя, правая BAJAJ
BF231417
530 руб.
НЕТ В НАЛИЧИИ
15 1
Кронштейн крепления багажника задний, правый BAJAJ
BF231408
630 руб.
НЕТ В НАЛИЧИИ
16 4
Болт BAJAJ
AA231245
210 руб.
В НАЛИЧИИ
шт
17 1
Рамка двери левой передней BAJAJ
BF241058
770 руб.
В НАЛИЧИИ
шт
18 1
BEADING FRONT DOOR BOTTOM LH BAJAJ
BF243023
840 руб.
НЕТ В НАЛИЧИИ
19 1
Уплотнитель стекла треугольного передней левой двери BAJAJ
BF241170
140 руб.
В НАЛИЧИИ
шт
20 1
GLASS QUARTER DOOR FRAME LH BAJAJ
BF241168
2 870 руб.
НЕТ В НАЛИЧИИ
21 1
ASSEMBLY RAIN ROLL FRONT LH BAJAJ
BF243028
6 100 руб.
НЕТ В НАЛИЧИИ
22 1
Рамка двери правой передней BAJAJ
BF241059
770 руб.
В НАЛИЧИИ
шт
23 1
BEADING FRONT DOOR BOTTOM RH BAJAJ
BF243024
800 руб.
НЕТ В НАЛИЧИИ
24 1
Уплотнитель стекла треугольного передней правой двери BAJAJ
BF241171
140 руб.
В НАЛИЧИИ
шт
25 1
GLASS QUARTER DOOR FRAME RH BAJAJ
BF241169
2 390 руб.
НЕТ В НАЛИЧИИ
26 1
ASSEMBLY RAIN ROLL FRONT RH BAJAJ
BF243029
6 250 руб.
НЕТ В НАЛИЧИИ
27 1
Рамка двери левой задней BAJAJ
BF241060
770 руб.
В НАЛИЧИИ
шт
28 1
BEADING REAR DOOR BOTTOM LH BAJAJ
BF243025
1 080 руб.
НЕТ В НАЛИЧИИ
29 1
ASSEMBLY RAIN ROLL REAR LH BAJAJ
BF243030
6 890 руб.
НЕТ В НАЛИЧИИ
30 1
Рамка двери правой задней BAJAJ
BF241061
770 руб.
В НАЛИЧИИ
шт
31 1
BEADING REAR DOOR BOTTOM RH BAJAJ
BF243026
1 080 руб.
НЕТ В НАЛИЧИИ
32 1
ASSEMBLY RAIN ROLL REAR RH BAJAJ
BF243031
6 520 руб.
НЕТ В НАЛИЧИИ
33 40
SCREW PAN+- M5X0.8XL 8XOLV GREEN BAJAJ
KBAC0508
180 руб.
НЕТ В НАЛИЧИИ
34 40
WASHER 5.1X10X1.0 BAJAJ
39217924
180 руб.
НЕТ В НАЛИЧИИ
35 16
BOLT-KAA ST-D DIA-06 L-18 BAJAJ
KAAD0618
180 руб.
НЕТ В НАЛИЧИИ
