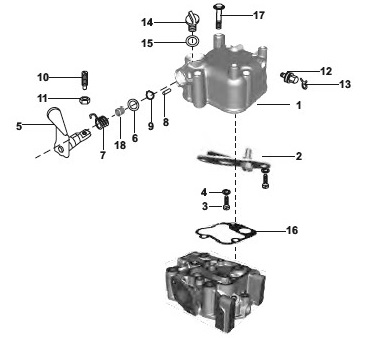

Схема узла Головка цилиндра (крышка) Maxima 23
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
ASSEMBLY HEAD COVER BAJAJ
BA102264
3 060 руб.
НЕТ В НАЛИЧИИ
1a 1
HEAD COVER SUB ASSEMBLY BAJAJ
BA102259
2 290 руб.
НЕТ В НАЛИЧИИ
2 1
TUBE ASSEMBLY - BREATHER BAJAJ
BA102043
230 руб.
НЕТ В НАЛИЧИИ
3 2
SCREW PAN CROSS - M5 BAJAJ
39076101
180 руб.
НЕТ В НАЛИЧИИ
4 2
WASHER - SPRING BAJAJ
39079012
100 руб.
НЕТ В НАЛИЧИИ
5 1
KIT DECOMP SHAFT BAJAJ
36AL0002
600 руб.
НЕТ В НАЛИЧИИ
6 1
WASHER - PLAIN BAJAJ
39070311
180 руб.
НЕТ В НАЛИЧИИ
7 1
SPRING TORSION BAJAJ
BA102263
180 руб.
НЕТ В НАЛИЧИИ
8 1
SLEEVE - SPRING DOWEL BAJAJ
39156706
180 руб.
НЕТ В НАЛИЧИИ
9 1
CIRCLIP :- E-TYPE BAJAJ
39064517
180 руб.
НЕТ В НАЛИЧИИ
10 1
BOLT - DECOMP. BAJAJ
BA102047
180 руб.
НЕТ В НАЛИЧИИ
11 1
NUT - HEXAGON :- M5 X 0.8 BAJAJ
39157815
100 руб.
НЕТ В НАЛИЧИИ
12 1
TUBE (BREATHER) BAJAJ
BA102146
530 руб.
НЕТ В НАЛИЧИИ
13 1
CLIP - PIPE BAJAJ
BA102147
180 руб.
НЕТ В НАЛИЧИИ
14 1
PLUG - OIL BAJAJ
BA102038
230 руб.
НЕТ В НАЛИЧИИ
15 1
RING - O BAJAJ
39156221
180 руб.
НЕТ В НАЛИЧИИ
16 1
GASKET -HEAD COVER NA BAJAJ
BA102042
240 руб.
НЕТ В НАЛИЧИИ
17 3
BOLT - FLANGE BAJAJ
39157104
100 руб.
НЕТ В НАЛИЧИИ
18 1
BUSH - HEAD COVER :- LEVER DECOMP. BAJAJ
BA102254
270 руб.
НЕТ В НАЛИЧИИ
