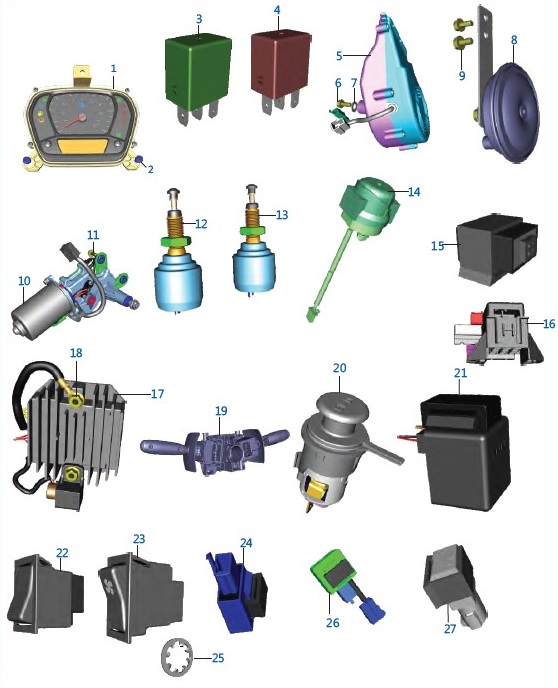

Схема узла Электрика QUTE с 2018 (79/80)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Панель приборов (2018) BAJAJ
BF402419
EURO IV
10 870 руб.
НЕТ В НАЛИЧИИ
1 1
Панель приборов (до 2018) BAJAJ
BF402404
12 240 руб.
НЕТ В НАЛИЧИИ
2 2
SCREW TAPPING PAN SLOTTED BAJAJ
KBRA4816
90 руб.
НЕТ В НАЛИЧИИ
3 1
Реле 1, стартера, вспомогательное для реле 2, KTM 90611157000 BAJAJ
JL403001
900 руб.
В НАЛИЧИИ
шт
4 8
Реле блокировки двигателя, KTM 90611057000 BAJAJ
JL403000
890 руб.
В НАЛИЧИИ
шт
5 1
FAN BLOWER HOT AIR BAJAJ
BF401425
7 580 руб.
НЕТ В НАЛИЧИИ
6 1
Болт крепежный М6хL16 BAJAJ
KADD0616
90 руб.
В НАЛИЧИИ
шт
7 1
Шайба 8.5X16X1.2 BAJAJ
KDAB0816
90 руб.
НЕТ В НАЛИЧИИ
8 1
Сигнал звуковой BAJAJ
BF401606
1 680 руб.
НЕТ В НАЛИЧИИ
9 2
Болт DIA-06 L-12 BAJAJ
KADA0612
90 руб.
В НАЛИЧИИ
шт
10 1
Мотор стеклоочистителя BAJAJ
BF301201
4 500 руб.
НЕТ В НАЛИЧИИ
11 3
BOLT FLANGED BAJAJ
KADC0618
90 руб.
НЕТ В НАЛИЧИИ
12 1
Выключатель концевой педали тормоза (лягушка) BAJAJ
BF401410
300 руб.
НЕТ В НАЛИЧИИ
13 1
Выключатель сцепления (лягушка) BAJAJ
BF401404
300 руб.
В НАЛИЧИИ
шт
14 1
Реле стартера, 90111058000 BAJAJ
JN351604
1 800 руб.
В НАЛИЧИИ
шт
15 1
Датчик положения нейтральной передачи BAJAJ
BF401430
400 руб.
В НАЛИЧИИ
шт
16 1
FUSE :- 30 AMPS (BLADE TYPE) BAJAJ
DG201084
110 руб.
НЕТ В НАЛИЧИИ
16 1
Предохранитель, 15A BAJAJ
AP201025
80 руб.
В НАЛИЧИИ
шт
16 1
FUSE - 10A (BLADE TYPE) BAJAJ
AK201012
110 руб.
НЕТ В НАЛИЧИИ
16 1
FUSE 5A (BLADE TYPE) BAJAJ
DK201142
110 руб.
НЕТ В НАЛИЧИИ
17 1
Регулятор напряжения BAJAJ
BF402003
5 850 руб.
В НАЛИЧИИ
шт
18 2
NUT HEX FLANGED BAJAJ
KCGA0606
90 руб.
НЕТ В НАЛИЧИИ
19 1
Переключатель подрулевой в сборе BAJAJ
BF401401
600 руб.
В НАЛИЧИИ
шт
19 1
Переключатель подрулевой в сборе (AHO) BAJAJ
BF401158
EURO IV
600 руб.
В НАЛИЧИИ
шт
20 1
Розетка в сборе, 12V BAJAJ
AL201100
100 руб.
В НАЛИЧИИ
шт
21 1
ASSEMBLY HEATER BLOWER CNTROLR BAJAJ
BF402004
3 420 руб.
НЕТ В НАЛИЧИИ
22 1
SWITCH HAZARD WITH ILLUMINATION BAJAJ
BF401444
1 170 руб.
НЕТ В НАЛИЧИИ
23 1
FAN BLWR SWTCH WITH ILLUMINATION BAJAJ
BF401449
EURO IV
760 руб.
НЕТ В НАЛИЧИИ
23 1
SWITCH FAN BLOWER BAJAJ
BF401427
990 руб.
НЕТ В НАЛИЧИИ
24 1
FLASHER RELAY RE60 16W BAJAJ
BF402009
2 160 руб.
НЕТ В НАЛИЧИИ
25 2
WASHER TOOTHED-ID 6.4XOD11XT 0.7 BAJAJ
LDF00001
90 руб.
НЕТ В НАЛИЧИИ
26 1
Контролер ламп головного света (AHO) BAJAJ
BF401163
EURO IV
600 руб.
В НАЛИЧИИ
шт
27 1
Блок диодный (AHO) BAJAJ
BF401443
EURO IV
150 руб.
В НАЛИЧИИ
шт
28 1
SWITCH REVERSE ETB BAJAJ
BF351816
EURO IV
570 руб.
НЕТ В НАЛИЧИИ
