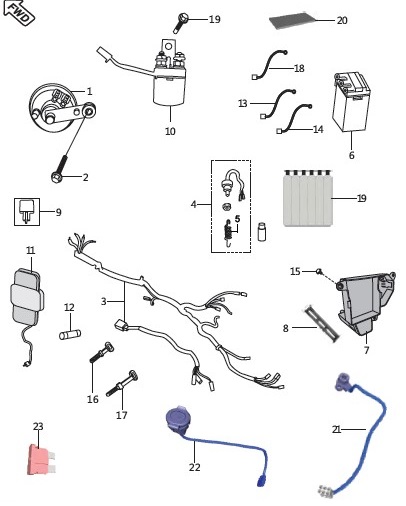

Схема узла Электрика BM150 (99/100)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Сигнал звуковой, 12V BAJAJ
JV401602
1 450 руб.
НЕТ В НАЛИЧИИ
2 1
BOLT - FLANGE BAJAJ
39168904
220 руб.
НЕТ В НАЛИЧИИ
3 1
Жгут электропроводки BAJAJ
PF402213
Для модели с дисковым тормозом
4 770 руб.
В НАЛИЧИИ
шт
3 1
Жгут проводки BAJAJ
PF402254
Для 150UG 5 ст.
8 270 руб.
В НАЛИЧИИ
шт
3 1
Жгут электропроводки BAJAJ
PF402200
Для модели с барабанным тормозом
6 200 руб.
В НАЛИЧИИ
шт
4 1
Выключатель концевой заднего тормоза BAJAJ
PF401404
550 руб.
НЕТ В НАЛИЧИИ
5 1
Пружина заднего выключателя тормоза BAJAJ
PF401403
220 руб.
В НАЛИЧИИ
шт
7 1
Площадка аккумулятора BAJAJ
JV401801
760 руб.
В НАЛИЧИИ
шт
8 1
Ремень фиксации АКБ BAJAJ
JA401801
250 руб.
В НАЛИЧИИ
шт
9 1
Реле головного света BAJAJ
JL402004
Для 150UG 5 ст.
2 300 руб.
НЕТ В НАЛИЧИИ
9 1
Реле поворотов BAJAJ
DS201025
950 руб.
НЕТ В НАЛИЧИИ
10 1
Реле стартера, 12V BAJAJ
JK351600
1 950 руб.
НЕТ В НАЛИЧИИ
11 2
Блок предохранителей, корпус BAJAJ
30201104
210 руб.
В НАЛИЧИИ
шт
12 3
FUSE - 10A (BLADE TYPE) BAJAJ
AK201012
Для 150UG 5 ст.
220 руб.
НЕТ В НАЛИЧИИ
12 2
FUSE 10 AMP BAJAJ
GF201053
220 руб.
НЕТ В НАЛИЧИИ
13 1
CABLE RELAY TO MOTOR BAJAJ
PA402248
Для 150UG 5 ст.
590 руб.
НЕТ В НАЛИЧИИ
13 1
CABLE ASSY ST RELAY TO MOTOR BAJAJ
JV402204
760 руб.
В НАЛИЧИИ
шт
14 1
Провод АКБ BAJAJ
PA402256
Для 150UG 5 ст.
960 руб.
НЕТ В НАЛИЧИИ
14 1
Провод АКБ BAJAJ
JV402205
1 120 руб.
В НАЛИЧИИ
шт
15 1
BOLT - FLANGED BAJAJ
39194204
100 руб.
НЕТ В НАЛИЧИИ
16 1
Стяжка крепления электропроводки 120 мм BAJAJ
30191048
180 руб.
В НАЛИЧИИ
шт
17 1
Стяжка крепления электропроводки 150 мм BAJAJ
30201064
60 руб.
В НАЛИЧИИ
шт
20 1
FOAM BATTERY BAJAJ
PF401820
180 руб.
НЕТ В НАЛИЧИИ
21 1
Датчик индикации включенной передачи BAJAJ
PF351800
Для 150UG 5 ст.
1 830 руб.
В НАЛИЧИИ
шт
22 1
Разъём USB BAJAJ
PF403400
Для 150UG 5 ст.
3 660 руб.
В НАЛИЧИИ
шт
23 2
FUSE 5A ATO BAJAJ
BF402310
Для 150UG 5 ст.
220 руб.
НЕТ В НАЛИЧИИ
