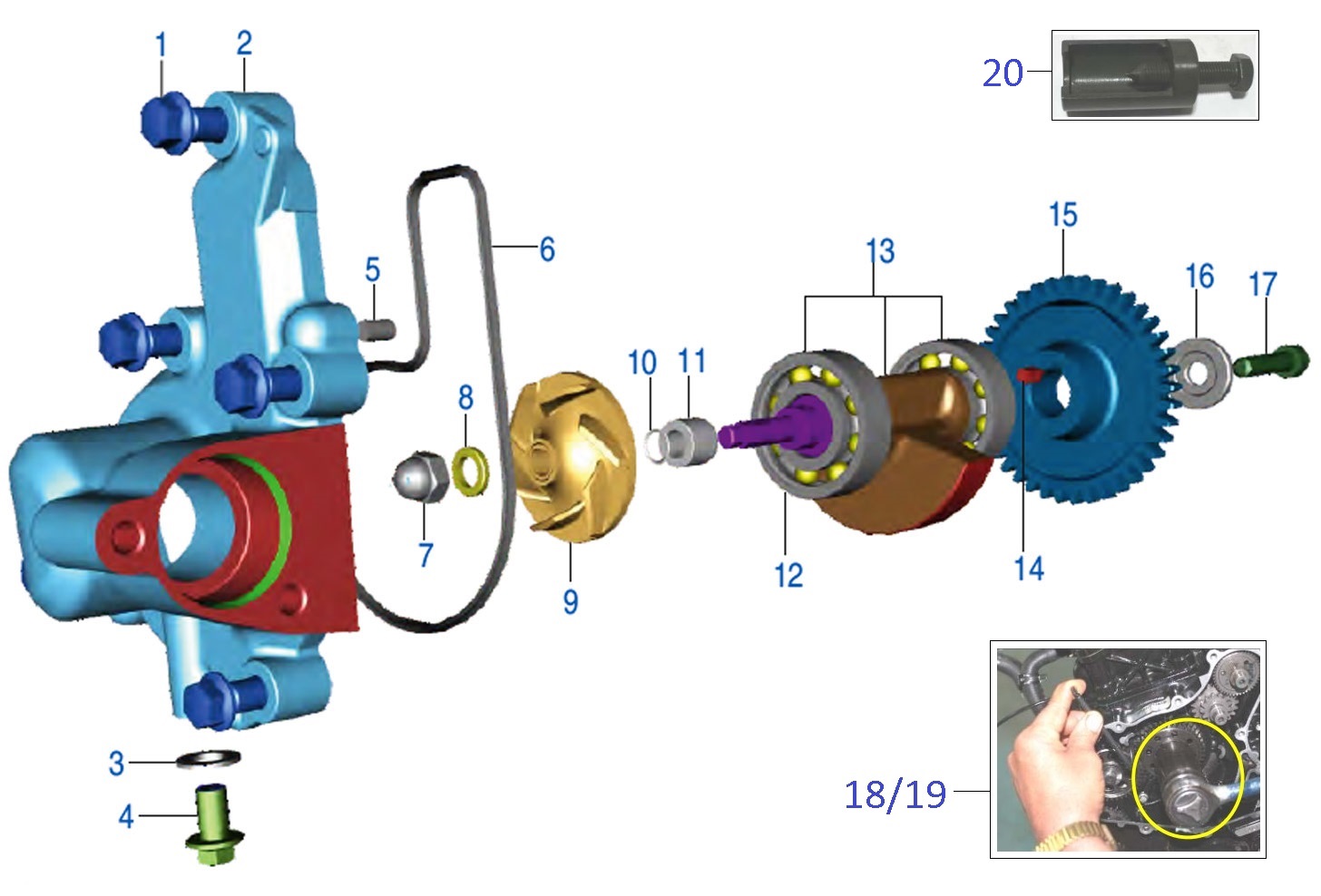

Схема узла Водяной насос RS200 (23/24)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 5
Болт М6х1хL20, крепления крышки термостата, KTM J025060201 BAJAJ
KAEQ0620
90 руб.
В НАЛИЧИИ
шт
2 1
Крышка водяного насоса BAJAJ
JL601005
1 620 руб.
В НАЛИЧИИ
шт
3 1
Шайба медная болта слива ОЖ с помпы KTM J603061001 BAJAJ
39166511
90 руб.
В НАЛИЧИИ
шт
4 1
Болт M6, 90110057000 BAJAJ
LAE00017
90 руб.
НЕТ В НАЛИЧИИ
5 2
Штифт контактный KTM 90134013000 BAJAJ
39260607
90 руб.
В НАЛИЧИИ
шт
6 1
Прокладка крышки водяного насоса, 90135053000 BAJAJ
JG601012
440 руб.
В НАЛИЧИИ
шт
7 1
Гайка крыльчатки водяного насоса, 90135058000 BAJAJ
JG601005
110 руб.
В НАЛИЧИИ
шт
8 1
Шайба 2.5MM KTM 90130055006 BAJAJ
JG531215
160 руб.
В НАЛИЧИИ
шт
9 1
Крыльчатка насоса охлаждающей жидкости, 90135055044 BAJAJ
JG601013
260 руб.
В НАЛИЧИИ
шт
10 1
Прокладка крыльчатки водяного насоса BAJAJ
JG531229
50 руб.
В НАЛИЧИИ
шт
11 1
Втулка балансира водяного насоса 9,7 мм BAJAJ
JG531228
1 430 руб.
В НАЛИЧИИ
шт
12 2
Подшипник 6203/HN3C3D8 (28х68х18) BAJAJ
59200036
420 руб.
НЕТ В НАЛИЧИИ
13 1
Вал балансировочный двигателя BAJAJ
JU531215
5 200 руб.
НЕТ В НАЛИЧИИ
14 1
Шпонка KTM 90130055001 BAJAJ
DS101154
110 руб.
В НАЛИЧИИ
шт
15 1
Шестерня балансира KTM 90130055000 BAJAJ
JG531207
1 500 руб.
В НАЛИЧИИ
шт
16 1
Шайба болта BAJAJ
DH101048
160 руб.
НЕТ В НАЛИЧИИ
17 1
Болт М8х40 BAJAJ
DK101386
150 руб.
НЕТ В НАЛИЧИИ
18 1
Ключ корончатый гайки шестерни привода балансирного вала BAJAJ
37004160
3 420 руб.
В НАЛИЧИИ
шт
19 1
Стопор зубчатый привода балансирного вала BAJAJ
37004154
1 620 руб.
В НАЛИЧИИ
шт
20 1
Съёмник подшипника балансира BAJAJ
37224016
900 руб.
В НАЛИЧИИ
шт
